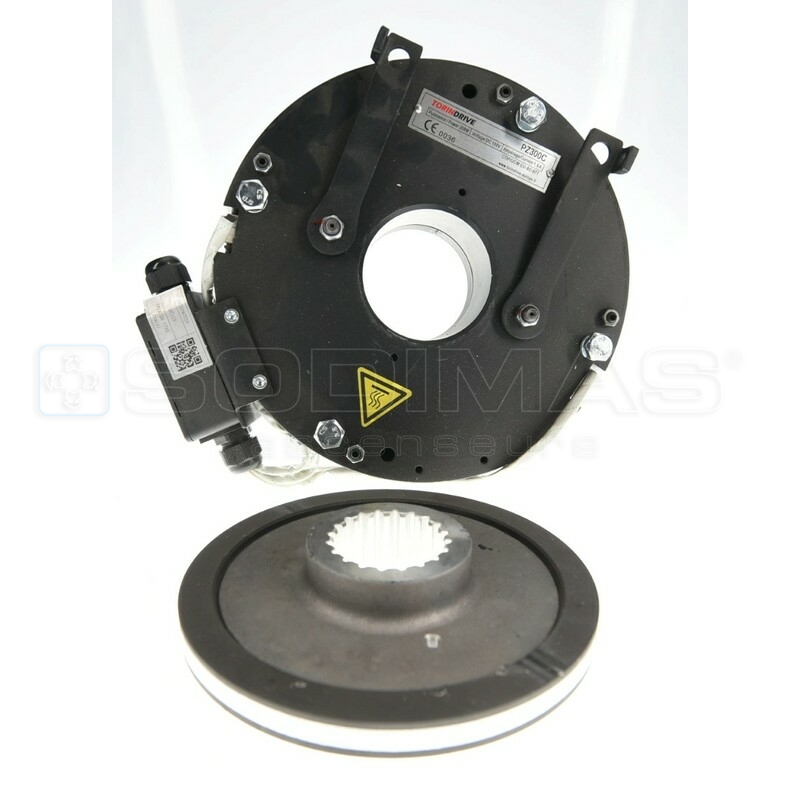

Frein PZ300C pour machine gearless ERS

Caractéristiques

À propos de cette pièce

KMY référence « Frein PZ300C pour machine gearless ERS » sous le code 30SO052P00060, dans sa gamme SODIMAS.

Le frein du treuil est un frein de sécurité à manque de courant : il est serré au repos par ses ressorts et desserré électriquement pour permettre le mouvement.

Codes constructeur cités dans la désignation : PZ300C. Ils facilitent le rapprochement avec la pièce en place.

Le système de freinage des machines gearless de la gamme ER comporte deux microcontacts de contrôle. Le jeu entre plaque statique et plaque amovible se règle entre 0,2 et 0,3 mm sur les machines ER1 et ERS, à l’aide d’une cale de 0,2 mm.

Le rayon de courbure de la conduite de frein doit rester supérieur à 250 mm.

Pour un devis, indiquez la référence 30SO052P00060, la marque et le modèle de votre appareil ainsi que votre wilaya : KMY confirme le prix définitif, la disponibilité et le délai de livraison en Algérie.

Points à vérifier avant commande

• Le type exact de treuil ou de machine sur lequel le frein est monté : chaque motorisation reçoit un frein déterminé, et le courant comme la puissance maintenue en découlent.
• La tension et le type de la bobine (courant continu ou alternatif) et son courant d'appel.
• Le couple de freinage et la vitesse de rotation de poulie au déclenchement portés sur l'attestation d'examen de type : les valeurs rencontrées vont couramment de quelques centaines à plusieurs milliers de newtons-mètres, pour des vitesses de poulie de l'ordre de 280 à 375 tours par minute.

Caractéristiques issues de la documentation constructeur : Manuel de mise en service SODIMAS de la gamme de motorisation ER, réf. 27SO020P00089FR (27/01/2023). Données reproduites à titre informatif ; seul le constructeur fait foi.

Pour comprendre le rôle de cet organe et les critères de choix en détail, consulter la page Freins, mâchoires, bobines et blocs de frein.
